      • Специальные версии течеискателя ZQJ-3200
      • Безмасляный масс-спектрометрический течеискатель ZQJ—3200U

      Безмасляный масс-спектрометрический течеискатель ZQJ—3200U

      • Безмасляный масс-спектрометрический течеискатель ZQJ—3200U
      • Безмасляный масс-спектрометрический течеискатель ZQJ—3200U
      • Безмасляный масс-спектрометрический течеискатель ZQJ—3200U
      • Безмасляный масс-спектрометрический течеискатель ZQJ—3200U
      • Описание
      • Документы
      • Видео
      Описание

      Для решения задачи контроля герметичности изделий предлагаем вам течеискатель масс-спектрометрический ZQJ-3200. Прибор выполнен с интерфейсом на русском языке, является наиболее новой моделью производителя и выполнен с учетом самых современных тенденцией оборудования контроля герметичности:

      – турбомолекулярный насос Pfeiffer Vacuum SplitFlow, специально изготовленный для течеискателей, позволяющий снизить требования к вакууму в объекте контроля. Начинать испытания можно от 2500 Па и ниже, что является наилучшим значением;
      – защита анализатора от попадания загрязнений путем сепарации гелия против направления откачки ТМН;
      – наличие датчика высокого вакуума в анализаторе и датчика Пирани на входе течеискателя;
      – динамическая компенсация фонового сигнала, что позволяет работать даже при высоком фоне гелия в объекте;
      – надежный корпус, позволяющий проводить работы как в лаборатории, так и на открытых пространствах, а также удобно осуществлять сервисное обслуживание.


      ООО «Вактрон» поставляет в России современные и адаптированные для российских потребителей автоматические масс-спектрометрические течеискатели модели ZQJ-3200, производства компании KYKY (Китай). Сервисное, гарантийное и пост-гарантийное обслуживание выполняется как с выездом на предприятие заказчика, так и на территории исполнителя.

      Стенды для проверки герметичности с использованием данного прибора, аксессуары для процесса контроля герметичности и посты вакуумной откачки объектов контроля собираются локально сотрудниками ООО «Вактрон» в Санкт-Петербурге. Это обеспечивает доступность и соответствие поставляемых систем требованиям методикам и нормативным документам, применяемым в России.

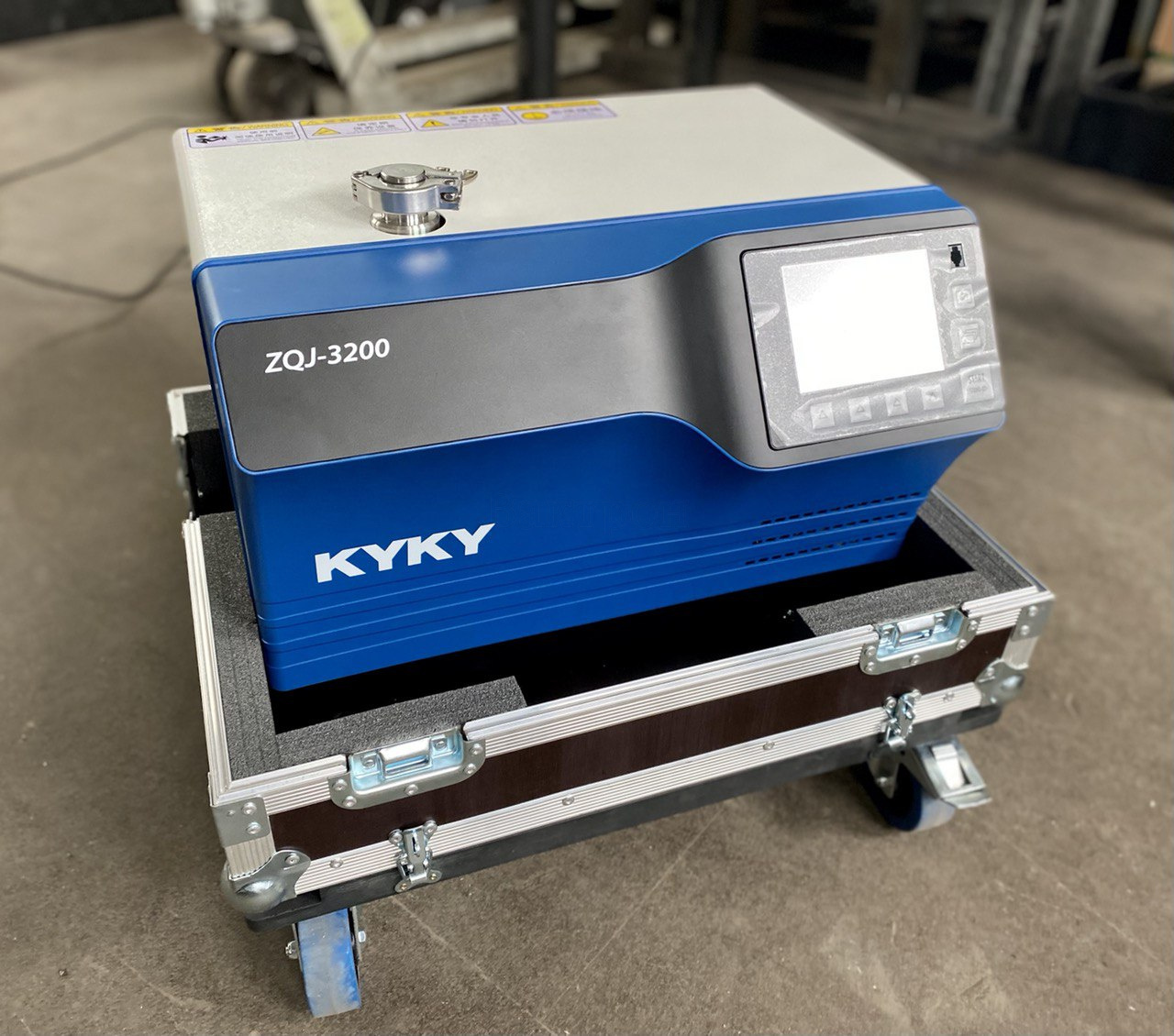

      Течеискатель масс-спектрометрический ZQJ-3200 выполнен в компактном корпусе и оснащен турбомолекулярным насосом Pfeiffer Vacuum SplitFlow, надежным и стабильным насосом по опыту применения в современных течеискателях крупных мировых производителей. Вакуумная система течеискателя ZQJ-3200 позволяет начинать испытания при давлении от 2500 Па и ниже.


      В течеискателе установлен источник ионов с двумя иридиевыми катодами. Катоды данного типа более устойчивы к перегоранию при резком повышении давления в подключенном объекте контроля, по сравнению с вольфрамовыми. Средний срок службы катодов данного типа при штатной эксплуатации составляет 5-7 лет. Конструкция вакуумной системы течеискателя не допускает прямого прохода газов через анализатор, что предотвращает попадание загрязнений в анализатор и в верхние ступени турбомолекулярного насоса прибора. По этой причине анализатор остается чистым, катоды служат дольше, а фоновый уровень гелия в приборе низкий и стабильный. Интерфейсы связи в течеискателе позволяют производить интеграцию прибора в автоматические линии проверки герметичности и собирать статистику результатов контроля.


      Поток течи может быть индицирован как в виде текущего значения, так и в виде графика временной зависимости. Для блокировки доступа к меню «Настройки» можно использовать пароль, оставляя доступ к определенным функциям с помощью функциональных клавиш.

      Список элементов меню прибора:

      1 – Цифровая индикация потока течи (цвет она меняется с зеленого на красный при превышении порога браковки)
      2 – Гистограмма скорости утечки (регулируемый диапазон шкалы)
      3 – Режим работы и индикация состояния течеискателя
      4 – Окно сервисных сообщений
      5 – Индикатор функции отключения звука
      6 – Индикатор включения автоматического напуска воздуха при останове измерения
      7 – Гистограмма давления в ячейке анализатора
      8 – Единицы измерения потока течи
      9 – Индикатор, наличия корректировки отображаемого потока (нестандартная концентрация гелия, наличие дополнительных откачных средств)
      10 – Индикатор функции обнуления фона
      11 – Отображение давления на входе течеискателя (давление объекта контроля)
      12 – Индикаторный газ (He-3, He-4 или H₂)

      Поставляемые течеискатели отдельно или в составе стенда проходят проверку работоспособности и основных характеристик в Петербурге, на производственной базе ООО «ВАКТРОН». Качество и технические характеристики поставляемого оборудования соответствуют техническим условиям завода-изготовителя, а также параметрам, указанным в технической спецификации. Пуско-наладка, ввод в эксплуатацию и обучение (инструктаж) персонала проводятся сотрудниками компании «Вактрон», аттестованными в области неразрушающего контроля по методу ПВТ (течеискание).

      Таблица основных технических и эксплуатационных характеристик течеискателя ZQJ-3200U со встроенным мембранным безмасляным насосом ULVAC DAU-20D

      №

      Характеристика

      Значение

      1

      Минимальный достоверной регистрируемый поток гелия в вакуумном режиме, не более

      5∙10-10 Па∙м3/с

      2

      Минимальный индицируемый поток гелия в режиме щупа, не более

      5∙10-8 Па∙м3/с

      3

      Максимальное давление начала испытаний в вакуумном режиме не менее

      2500 Па

      4

      Время отклика в вакуумном режиме до достижения 63% сигнала течи

      менее 2 с

      5

      Время готовности к работе, не более

      3 мин

      6

      Быстрота откачки форвакуумного насоса, не менее

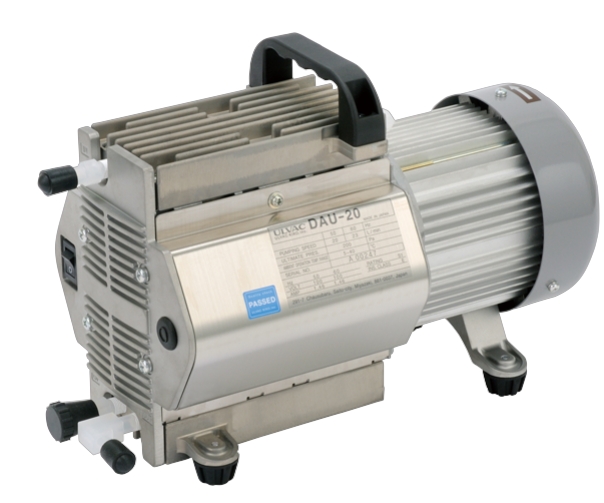

      20 л/мин. Мембранный насос ULVAC DAU-20D

      7

      Габариты течеискателя, не более

      541 (Ш) × 379 (Д) × 422 (В) мм

      8

      Масса течеискателя, не более

      49 кг

      9

      Возможность работы с контрольными газами

      H2, He-3, He-4

      10

      Диапазон рабочих температур, относительная влажность

      +5 – +40 °С, <80%

      11

      Встроенный датчик давления Пирани

      в наличии

      12

      Электропитание

      1 Ф, 220 В ± 10%; 50 Гц

      13

      Сепарация гелия от смеси газов против направления откачки ТМН

      в наличии

      14

      Наличие интерфейсов связи, управления и передачи информации

      Интерфейс RS-232 D-Sub 9-пиновый и Интерфейс ввода/вывода - I/O D-Sub 37-пиновый

      15

      Функция защиты от отравления анализатора гелием

      в наличии

      16

      Автоматическая архивация результатов измерений и функция мониторинга потока гелия в реальном времени

      в наличии

      17

      Функция прочистки внутренней системы течеискателя от избыточного фона гелия

      в наличии

      18

      Основной интерфейс управления

      Экран с тач-скрин

      19

      Ионизационный датчик давления ячейки анализатора

      в наличии

      20

      Допускаемый к пуско-наладочным работам персонал

      Аттестованный специалист неразрушающего контроля по методу ПВТ (течеискание)

      Модификации течеискателя ZQJ—3200

      №

      Товары (работы, услуги)

      Описание

      Вид встроенного насоса

      1

      Течеискатель масс-спектрометрический ZQJ—3200

      Базовая универсальная версия. С встроенным вакуумным насосом ULVAC GHD-031


      2

      Встраиваемый течеискатель масс-спектрометрический ZQJ—3200I

      Без встроенного насоса. Требует форвакуумного насоса для работы.

      –

      3

      Течеискатель масс-спектрометрический ZQJ—3200K

      С насосом ULVAC GLD-N137 на транспортировочной тележке 8,1 м3/час


      4

      Безмасляный высокопроизводительный течеискатель масс-спектрометрический ZQJ—3200G

      Со спиральным насосом 15 м3/час на транспортировочной тележке


      5

      Безмасляный течеискатель масс-спектрометрический ZQJ—3200U

      Для работ в чистых помещениях. Для малых объемов и способа щупа. С встроенным мембранным насосом ULVAC DAU-20D. Пороговая чувствительность до 10-10 Па.м3/с.


      Аксессуары для течеискателя и услуги

      №

      Товары (работы, услуги)

      Артикул

      Описание

      1

      Комплект для обдува гелием

      КОГ

      Устройство для реализации способа обдува гелием.

      2

      Щуп для течеискателя

      Щ-5М-КФ25

      Щуп на входной порт течеискателя длиной 5 метров с портом подключения KF-25

      3

      Кофр транспортировочный для течеискателя

      КОФР ZQJ-3200

      Защитный транспортировочный кофр на колесах. Позволяет безопасно передвигать и хранить прибор на производстве.

      4

      Течь гелиевая Гелит-1

      Гелит-1

      Эталонная течь потоком 7.10-10 – 2.10-8 Па.м3/с с поверкой на 1 год. Погрешность воспроизведения потока 15%. Требуется переходник П-КФ25 для подключения к установкам.

      5

      Течь гелиевая Гелит-2

      Гелит-2

      Эталонная течь потоком 3.10-11 – 7.10-10 Па.м3/с с поверкой на 1 год. Погрешность воспроизведения потока 15%.

      6

      Переходник KF-25 для гелиевых течей

      П-КФ25

      Герметичный переходник с двойным витоновым уплотнением для течей Гелит.

      7

      Клапан для отсечки течей с переходником

      К-КФ25

      С целью калибровки установки контроля герметичности рекомендуется применение ручного клапана на высокий вакуум для отсечения эталонных течей.

      9

      Метрологическая калибровка течеискателя

      Калибр-ТИ

      Метрологические работы с выдачей заключения от аккредитованной лаборатории по измерению потока течей в 4 диапазонах классов герметичности

      10

      Метрологическая аттестация стенда

      Аттест-СТ

      Аттестация стенда и ПО соответствии с ГОСТ Р 50.05.01-2018, ГОСТ 33257-2015, ОСТ 5.0170-81, ПНАЭ Г-7-019-89.

      11

      Обучение в курс повышения квалификации «Основы течеискания и вакуумной техники»

      Семинар-1

      Дополнительная профессиональная образовательная программа «Основы течеискания и вакуумной техники»

      12

      Обучение в курс повышения квалификации «Основы течеискания и вакуумной техники»

      Семинар-3

      При отправке 3 участников и более от одного предприятия

      Запасные части для течеискателя

      №

      Товары (работы, услуги)

      Артикул

      Описание


      1

      Катод E047, номер 129108S для ячейки анализатора 3G

      E047

      Катод E047, номер 129108S для ячейки анализатора 3G. Сменный катод для гелиевого течеискателя. Используется для выполнения сервисного обслуживания прибора. Нержавеющая сталь, пластик, иридиевая нить. Filament E047,129108S for analyzer cell 3G

      2

      Ячейка анализатора течеискателя E068, номер 119641

      E068

      Analyzer cell E068, 3G Ячейка анализатора течеискателя, которая используется для ремонта и сервисного обслуживания течеискателей. Нержавеющая сталь.


      3

      Нить накала датчика Пирани E026, номер 057972

      E026

      Сменная нить накала датчика давления Пирани для течеискателя. Используется для выполнения сервисного обслуживания течеискателя. Материал - алюминий. Filament E026, 057972 for Pirani gauge. Нить накала датчика Пирани E026, номер 057972.


      4

      Датчик Пирани E025 номер 795706 для позиции PI1

      E025

      Сменный датчик давления типа Пирани для обслуживания течеискателя. Основной материал - алюминий. Pirani gauge E025,795706, PI 1


      5

      Уплотнение ячейки анализатора Seal E053, номер 114346

      E053

      Уплотнение ячейки анализатора течеискателя. Seal E053, 114346, square for 3G Уплотнение из материала резина NBR.


      6

      Калиброванная внутренняя течь E084, номер 121528S

      E084

      Калиброванная внутренняя течь E084, номер 121528S E084 Calibrated Leak, Internal - 121528S


      Документы
      Техническое описание на течеискатель – ВАКТРОН
      812.6 Кб
      Видео

      Услуги
      Калибровка вакуумметров, течеискателей и расходомеров
      Калибровка вакуумметров, течеискателей и расходомеров

      Калибровка вакуумметров, течеискателей и расходомеров – это совокупность операций, выполняемых в целях определения действительных значений метрологических характеристик и метрологической пригодности течеискателя, который применяется вне сферы государственного регулирования обеспечения единства измерений. Калибровка не имеет срока действия.

      Аттестация стендов контроля герметичности
      Аттестация стендов контроля герметичности
      Для обеспечения метрологической точности работы стендов контроля герметичности проводится аттестация стендов. Аттестация испытательного оборудования – определение нормированных точностных характеристик испытательного оборудования, их соответствия требованиям нормативно-технической документации и установление пригодности этого оборудования к эксплуатации (ГОСТ 16504-81).

      Испытания на герметичность
      Испытания на герметичность
      Лаборатория неразрушающего контроля ВАКТРОН создана для организации процесса контроля герметичности изделий с применением проникающих веществ, таких, например, как гелий.
      Контролируемые виды объектов с указанием технологических условий, при которых проводится контроль (изготовление, строительство, монтаж, ремонт, реконструкция, эксплуатация, техническое диагностирование).

      Специалисты лаборатории выполняют, в частности, следующих операции по проведению течеискания:
      •    Подготовка объекта для испытаний и настройка аппаратуры для проведения неразрушающего контроля;
      •    Выполнение операций по поиску течей и определению зон и сечений, в которых предполагается наличие дефектов;
      •    Настройка и проведение периодического обслуживания течеискателей и аналитического оборудования;
      •    Разработка методики и технологии контроля, документирование результатов измерений согласно требованиям нормативной документации.

      Товары
      Кофр для течеискателя
      Кофр для течеискателя
      Подробнее
      Подробнее
      Калиброванная внутренняя течь E084, номер 121528S
      Калиброванная внутренняя течь E084, номер 121528S
      Подробнее
      Подробнее
      Катод E047, номер 129108S для ячейки анализатора 3G
      Катод E047, номер 129108S для ячейки анализатора 3G
      Подробнее
      Подробнее
      Нить накала датчика Пирани E026, номер 057972
      Нить накала датчика Пирани E026, номер 057972
      Подробнее
      Подробнее
      Щуп для течеискателя ВАКТРОН Щ-5М-КФ25
      Щуп для течеискателя ВАКТРОН Щ-5М-КФ25
      Подробнее
      Подробнее
      Комплект для обдува гелием ВАКТРОН КОГ
      Комплект для обдува гелием ВАКТРОН КОГ
      Подробнее
      Подробнее
      Гелиевая течь Гелит-1
      Гелиевая течь Гелит-1
      Подробнее
      Подробнее
      • Комментарии
      Загрузка комментариев...

      Поделиться
      Назад к списку
      • Вакуумные насосы
      • Течеискатели
        • Масс-спектрометрические течеискатели
          • Масс-спектрометрический течеискатель A800
          • Специальные версии течеискателя ZQJ-3200
        • Системы контроля герметичности
        • Портативные течеискатели
        • Манометрические течеискатели
        • Контрольные течи
        • Запасные части для течеискателей
        • Аксессуары для течеискателей
      • Арматура и аксессуары
      • Вакуумметры
      • Масла для насосов
      Наши специалисты ответят на любой интересующий вопрос по товару
      Задать вопрос
      Особое внимание мы уделяем хорошей упаковке —
      оборудование, масла и компоненты доставляются оперативно и надежно.
      Отгрузки выполняются каждый черверг.
      Компания
      Партнеры
      Вакансии
      Реквизиты
      Каталог
      Вакуумные насосы
      Течеискатели
      Арматура и аксессуары
      Вакуумметры
      Масла для насосов
      Услуги
      Вакуумирование и сервис вакуумных насосов
      Контроль герметичности
      Наши контакты

      +7-812-989-04-49 + доб.
      +7-812-989-04-49 доб. 1Отдел вакуумной техники и комплектации
      +7-812-989-04-49 доб. 2Отдел контроля герметичности и вакуумметрии
      © 2023 Разработка и поставка вакуумного оборудования и приборов контроля герметичности. Официальный представитель в Росссии следующих команий: ULVAC (Япония) - производитель вакуумных насосов, печей, течеискателей и аналитического оборудования; NOLEK AB (Швеция) - разработчик систем автоматического контроля протечек для заводов; PEDRO GIL (Испания) - производитель двухроторных подкачивающих насосов типа Roots для вакуумных печей и задач с высокой скоростью откачки; MATSUMURA MORESCO (Япония) - производитель масел для вакуумных насосов; SVC SCREWSTAR (Южная Корея) - производитель винтовых насосов для промышленного применения.
      Версия для печати
