Функциональное назначение
При контроле способом гелиевого щупа объект контроля (ОК) заполняется гелием до избыточного давления, после чего наружная поверхность ОК контролируется специальным щупом, соединенным с анализатором течеискателя. В результате перепада давления гелий проникает через имеющийся сквозной дефект и в месте течи улавливается щупом и индицируется анализатором течеискателя.
Порядок применения щупа Щ-5М-КФ25
1. Оператор устанавливает изделие через штенгель на переходник, подавая в изделие гелий.
2. Щуп устанавливается на вход течеискателя.Течеискатель калибруется в «режиме щупа» в соответствии с инструкцией по эксплуатации.
3. Оператор включает режим измерений. Контроль осуществляется перемещением щупа по поверхности ОК с постоянной скоростью, равной 0,10 - 0,15 м/мин. При движении щуп должен находиться на удалении не более 5 мм от контролируемой поверхности. Удаление щупа от контролируемой поверхности более чем на 5 мм резко снижает выявляемость дефектов. Контроль следует начинать с нижних участков ОК с постепенным переходом к верхним.
4. При увеличении сигнала течеискателя над пороговым значением отмечают места, где сигнал максимален, и фиксируют их дефектограмме. Оператор выявляет течи или устанавливает их отсутствие.
Эксплуатационные характеристики щупа Щ-5М-КФ25:
• Обеспечиваемый перепад давлений: от 1 атм до 30 Па
• Стандартная длина щупа 5 метров. На заказ могут быть изготовлены щупы с другой длиной трубчатой части.
• Порт подключения KF-25
• Наличие в комплекте кейса для хранения изделия
• Заключение о контроле герметичности соединений изделия в комплекте
|
Наименование |
Артикул |
Комплектация |
|---|---|---|
|

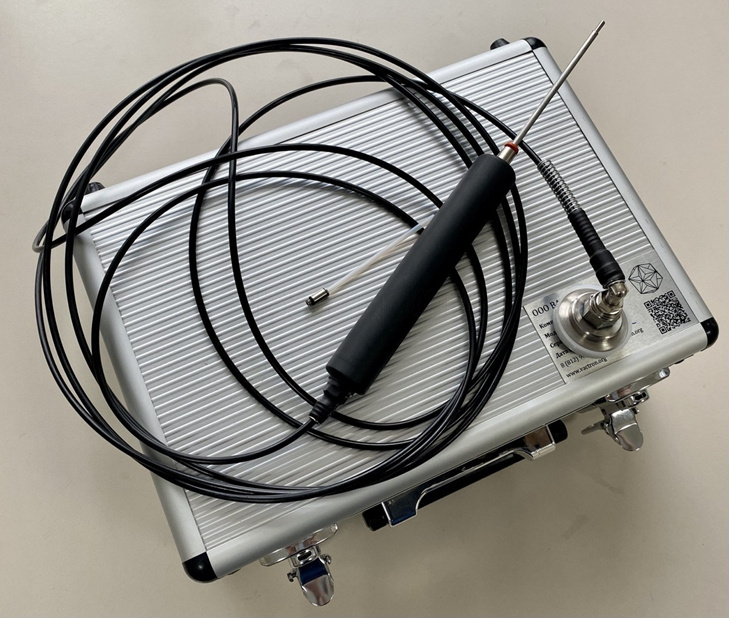

Щуп для течеискателя |
Щ-5М-КФ25 |
· Щуп длиной 5 метров с портом подключения KF-25. · кейс для хранения комплекта · заключение о герметичности изделия · паспорт технический |
