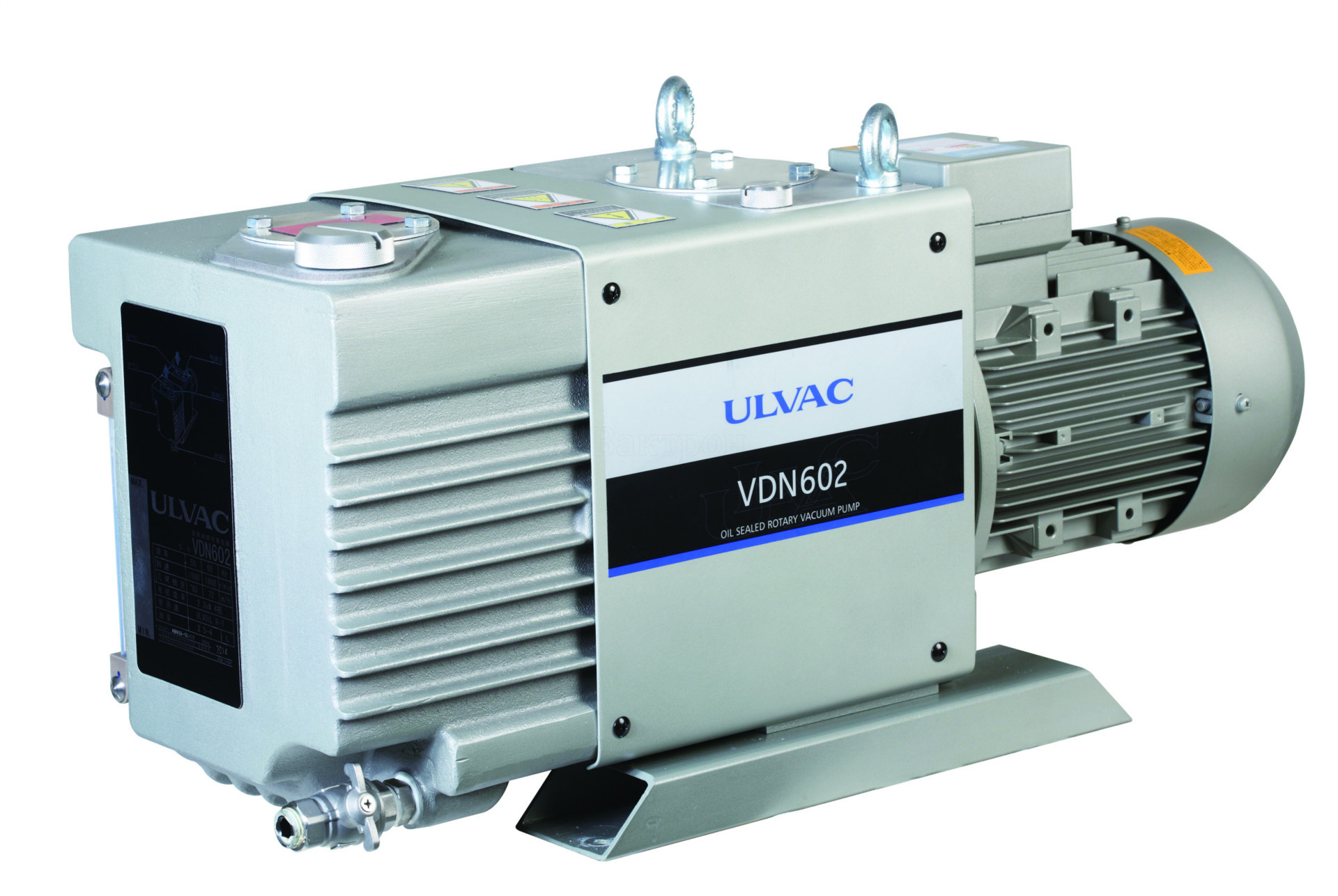

      VDN602 ULVAC пластинчато-роторный насос

      • VDN602 ULVAC пластинчато-роторный насос

      Быстрота откачки

      при 60 Гц 72 м3/час 1200 л/мин 20 л/сек

      при 50 Гц 60 м3/час 1000 л/мин 16.6 л/сек


      Предельное остаточное давление, мм рт. ст. (Па)

      1,5x10-2 (2) с газобалластом

      5x10-3 (0,67) без газобалласта

      Подробнее

      Фото
      • VDN602 ULVAC пластинчато-роторный насос
      • VDN602 ULVAC пластинчато-роторный насос
      • VDN602 ULVAC пластинчато-роторный насос
      • VDN602 ULVAC пластинчато-роторный насос
      • VDN602 ULVAC пластинчато-роторный насос
      • VDN602 ULVAC пластинчато-роторный насос
      • Описание
      • Характеристики
      Описание

      Общие сведения о насосах модельного ряда ULVAC VDN

      Серия Ulvac VDN – пластинчато-роторные двухступенчатые вакуумные насосы с масляным уплотнением. Данный тип насосов, пожалуй, самый распространенный и потому консервативный по конструкции вид вакуумных насосов.

      Серию насосов VDN производства компании ULVAC отличает тщательно продуманные технические решения в повышении эффективности каждой детали, благодаря чему насосы серии VDN – одни из самых компактных и малошумящих агрегатов на рынке.

      Сферы применения насосов ULVAC VDN

      Насосы серии VDN находят свое применение в качестве форвакуумных средств откачки на таких промышленных процессах как:

      • Вакуумная изоляция

      • Процессы напыления, испарения, ионного осаждения

      • Вакуумная сушка, сублимационная сушка, вакуумная дегазация

      • Вакуумная упаковка, вакуумная адсорбция и транспортировка, вакуумное формование и вакуумное литье

      • Нанесение покрытий и пленок под вакуумом

      • Откачка аналитического оборудования и систем автоматической проверки на герметичность

      • Термическая обработка под вакуумом

      • Откачка емкостей и сосудов аппаратов для хранения и заправки сжиженных газов, криогенная техника

      • Упаковка под вакуумом, вакуум-столы и вакуум-прижим

      Отличительными особенностями насосов серии VDN являются:

      1)    Взаиморасположение портов выхлопа и откачки делает возможным модульный способ замены механизма насоса в случае ремонта или выхода из строя и не требует работ по демонтажу вакуумпроводной обвязки и/или электропривода насоса.

      2)    Простое и удобное расположение смотрового окна уровня масла и наличие клапана для слива масла, позволяет максимально облегчить процедуры регулярного осмотра или регламентного обслуживания насосов.

      3)    Усовершенствованная конструкция маслораспределительного механизма внутри насоса гарантирует стабильную и высокую скорость откачки с атмосферного и пограничных к атмосферным давлениям.

      4)    Для серии VDN, в качестве дополнительных аксессуаров, предусмотрены ловушки масляного тумана и масловозвратные устройства, позволяющие обеспечить дополнительную надежность и комфорт эксплуатации насосных агрегатов в области низкого вакуума при форвакуумной откачке.

      5)    Также насосы серии VDN могут компактно агрегатироваться с насосами Руста серии PRC-A, для повышения производительности форвакуумной линии откачки.

      Технические характеристики моделей ULVAC VDN

      Модель насоса

      VDN301

      VDN401

      VDN602

      VDN902

      Тип насоса

      Двухступенчатый пластинчато-роторный с масляным уплотнением

      Присоединительные фланцы вход/выход

      VG40 / VG40

      VG40 / VG40

      VG50 / VG40

      VG50 / VG40

      Мощность двигателя

      1100 Вт

      1500 Вт

      2200 Вт

      3700 Вт

      Параметры электр. сети

      200 / 220 / 380 / 400 / 415 – 50 Гц
      200 / 220 / 380 / 400 / 440 / 460 – 60 Гц

      Габаритные размеры (Д х Ш х В), мм

      664 х 210 х 325

      684 х 210 х 325

      766 х 280 х 380

      835 х 280 х 380

      Марка и количество заливаемого масла

      NEOVAC MR-200
      1-2.5 л

      NEOVAC MR-200
      2.5 - 4 л

      Масса

      59 кг

      61 кг

      89 кг

      104 кг

      Быстрота откачки

      при 60 Гц

      при 50 Гц



      36 м3/час 600 л/мин 10 л/сек

      30 м3/час 500 л/мин 8.33 л/сек



      48 м3/час 800 л/мин 13.3 л/сек

      40 м3/час 667 л/мин 11.1 л/сек


      72 м3/час 1200 л/мин 20 л/сек

      60 м3/час 1000 л/мин 16.6 л/сек


      108 м3/час 1800 л/мин 30 л/сек

      90 м3/час 1500 л/мин 25 л/сек

      Предельное остаточное давление, мм рт. ст. (Па)*

      1,5x10-2 (2) с газобалластом
      5x10-3 (0,67) без газобалласта


      * - измерено при помощи датчика абсолютного давления Пирани, при измерении датчиком МакЛеода, величина давления приблизительно на один порядок ниже

      Характеристики
      Быстрота откачки, м³/ч 72
      Предельное давление, Па 0,67
