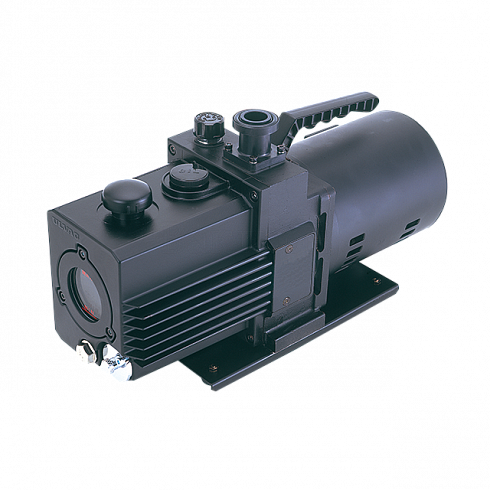

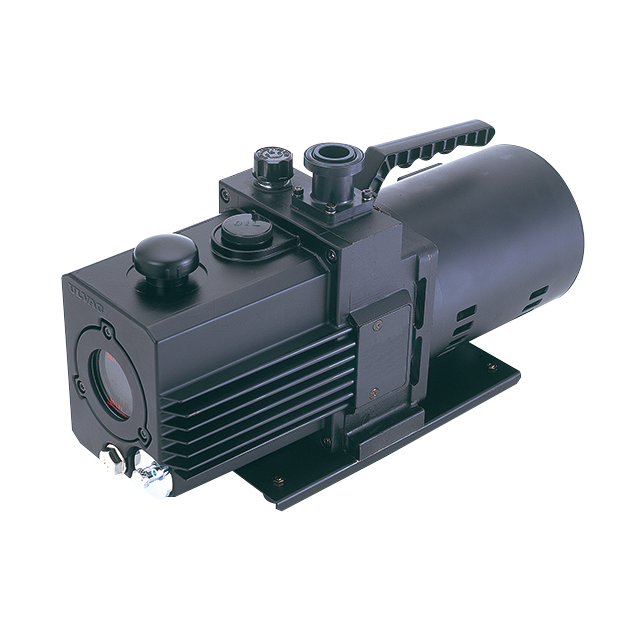

GLD-N051 ULVAC пластинчато-роторный насос

Общие сведения

Пластинчато-роторные вакуумные насосы благодаря сочетанию таких факторов как: невысокая стоимостью, низкое предельное давление и простота обслуживания, являются самыми распространенными средствами откачки для многих технологических процессов в лабораторных и промышленных целях.

Принцип действия насосов основан на циклическом сжатии откачиваемых газов в серповидном канале, образующемся при вращении ротора относительно статора насоса. Ротор насоса расположен эксцентрически относительно статора и имеет две пластины, расположенные в пазе ротора вдоль его длины и распираемые пружинами в направлении от центра к периферии.

При вращении ротора пластины центробежными силами и силой упругости пружины прижимаются к внутренней плоскости корпуса и делят серпообразную полость между ротором и расточкой корпуса на две полости. При вращении вала объем одной полости периодически увеличивается и в нее всасывается газ: в это же время объем другой полости периодически уменьшается и в ней происходят сжатие газа. Наличие масла в рабочих полостях, заполняющего зазоры исключает перетекание газа через зазоры.

Особенности модельного ряда ULVAC GLDN

Серия GLDN отличается высокой производительностью, низким уровнем вибрации и шума. Модели GLDN оснащены газобалластным клапаном, механизмом предотвращения обратного потока масла и указателем уровня масла большого размера.

Чтобы лучше улучшить эффект отвода тепла, в продуктах серии GLDN был реализован специальный дизайн в части радиатора. Это позволило достичь хороших характеристик охлаждения насоса. Насосы серии GLDN, благодаря продуманной системе охлаждения, используются в качестве встраиваемых в течеискатели, масс-спектрометры, микроскопы и другие высокотехнологичные приборы.

Следует помнить, что двухступенчатые пластинчато-роторные вакуумные насосы с масляным уплотнением, такие как серия насосов ULVAC GLDN, не предназначены для длительной эксплуатации на давлениях близких к атмосферному, и/или при которых возможна конденсация откачиваемых паров.

Сферы применения насосов ULVAC GLDN

Аналитические приборы, вакуумные установки, течеискание, холодильная промышленность, вакуумирование кондиционеров, автоматическая линия откачки, лазерные станки и установки, вакуумное вытяжное оборудование, электронная микроскопия, оборудование для производства полупроводников, оборудование для напыления, оборудование для вакуумного нанесения покрытий, вакуумная сушка.

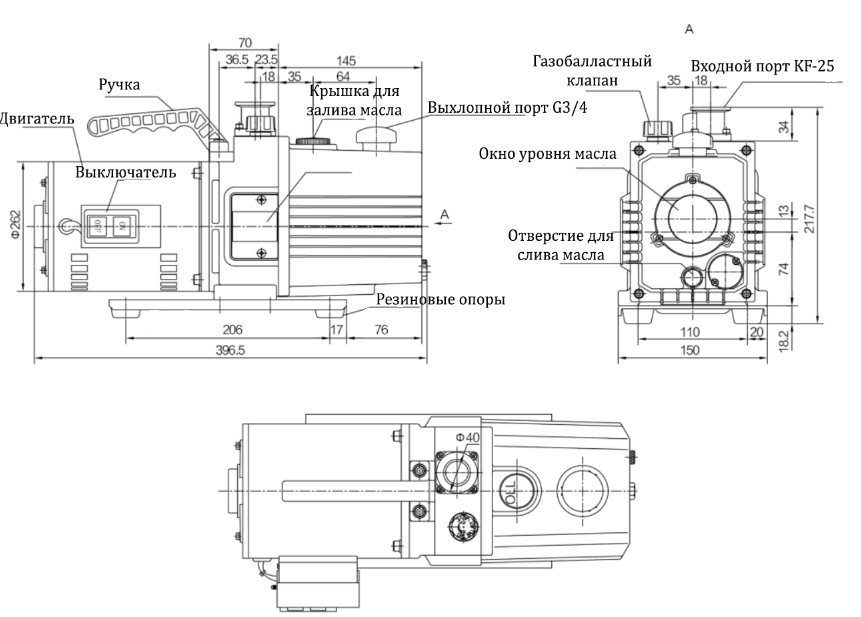

Технические характеристики модели GLD-N051
