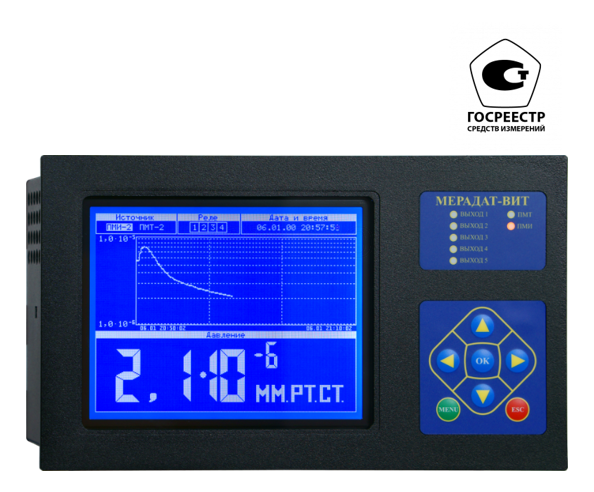

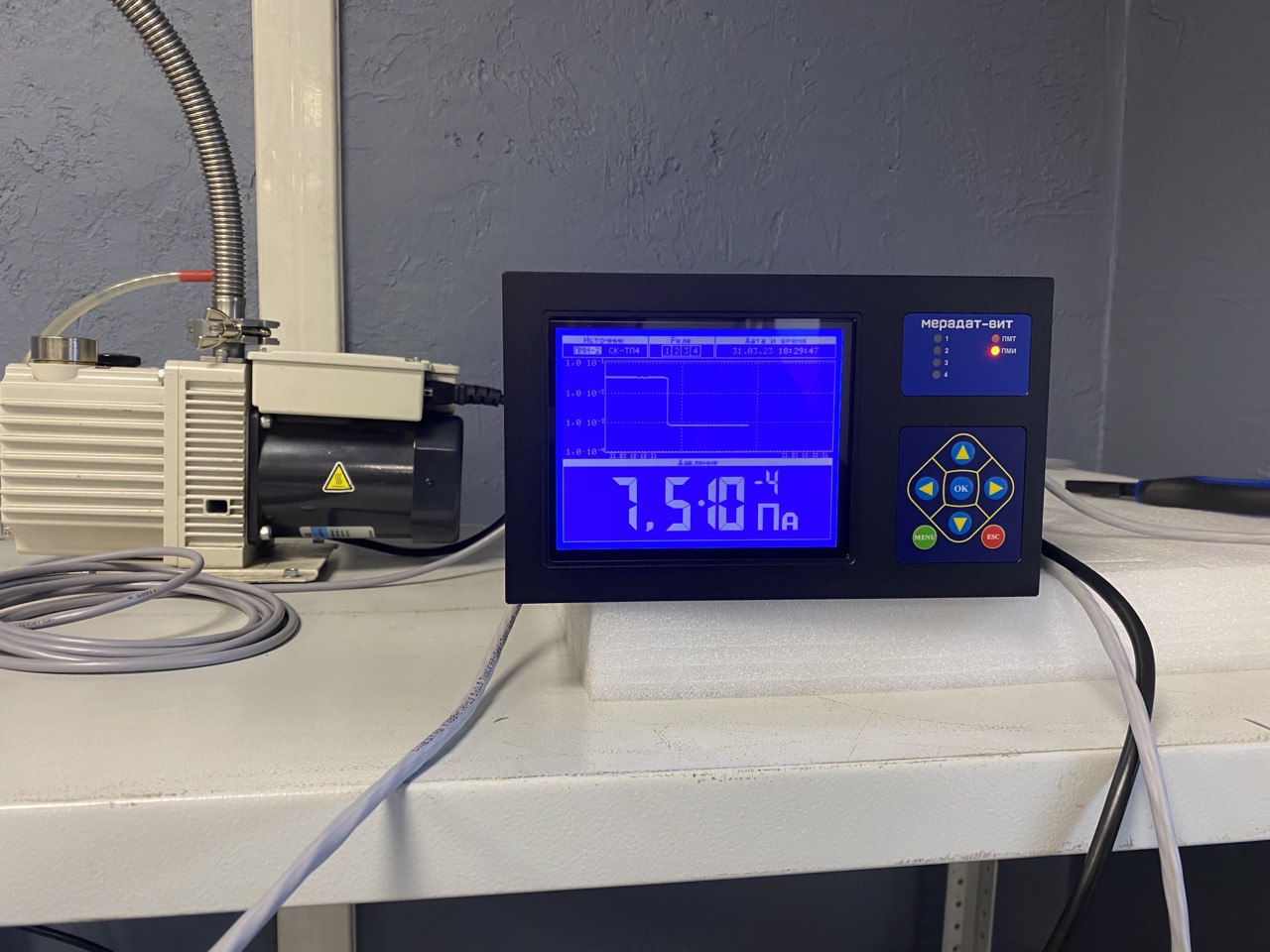

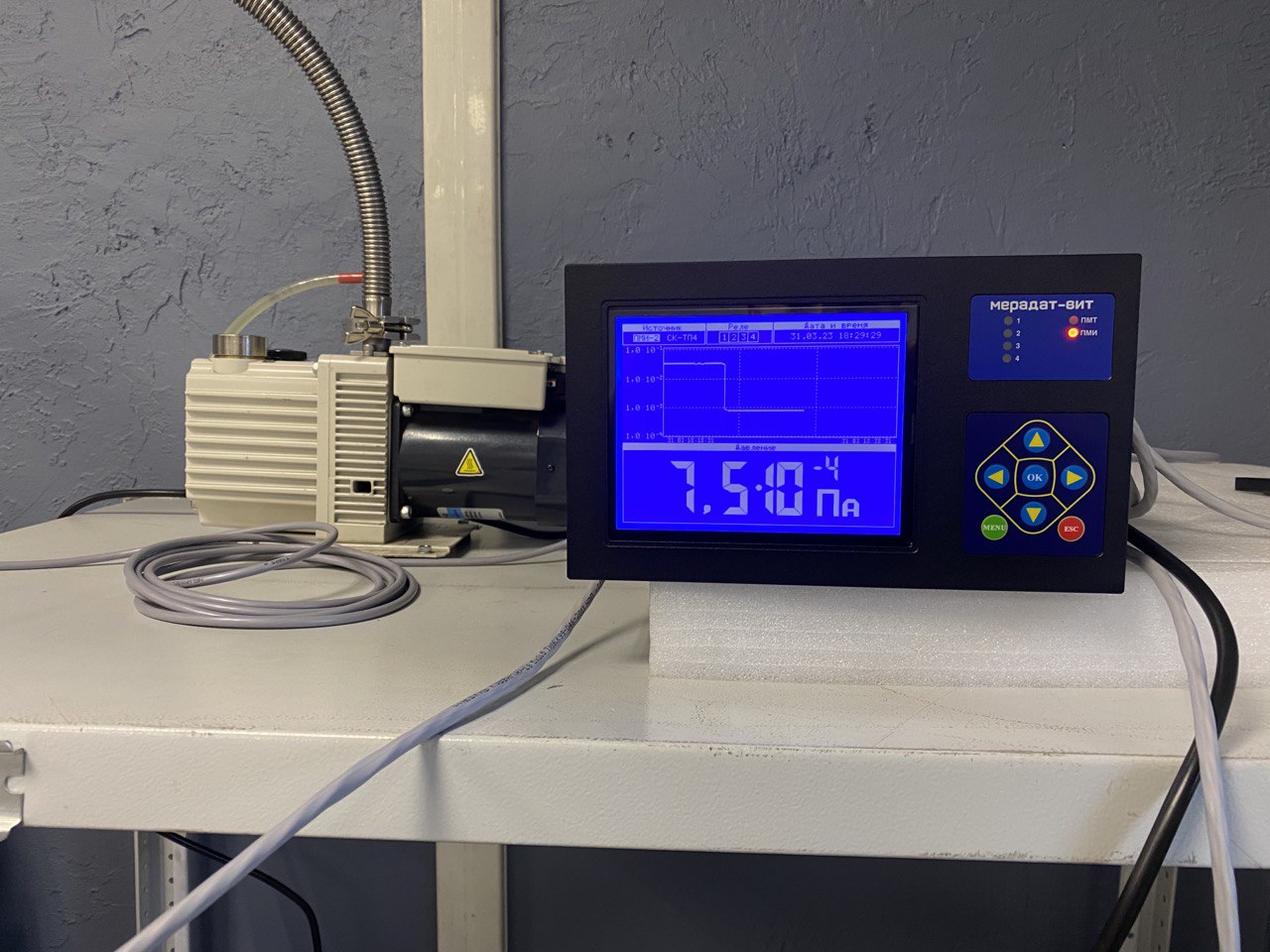

Это устройство предназначено для измерения и индикации давления в вакуумных системах, используемых в лабораторных и промышленных условиях. Оно является официально зарегистрированным средством измерений под номером 41616-09 в Государственном реестре.

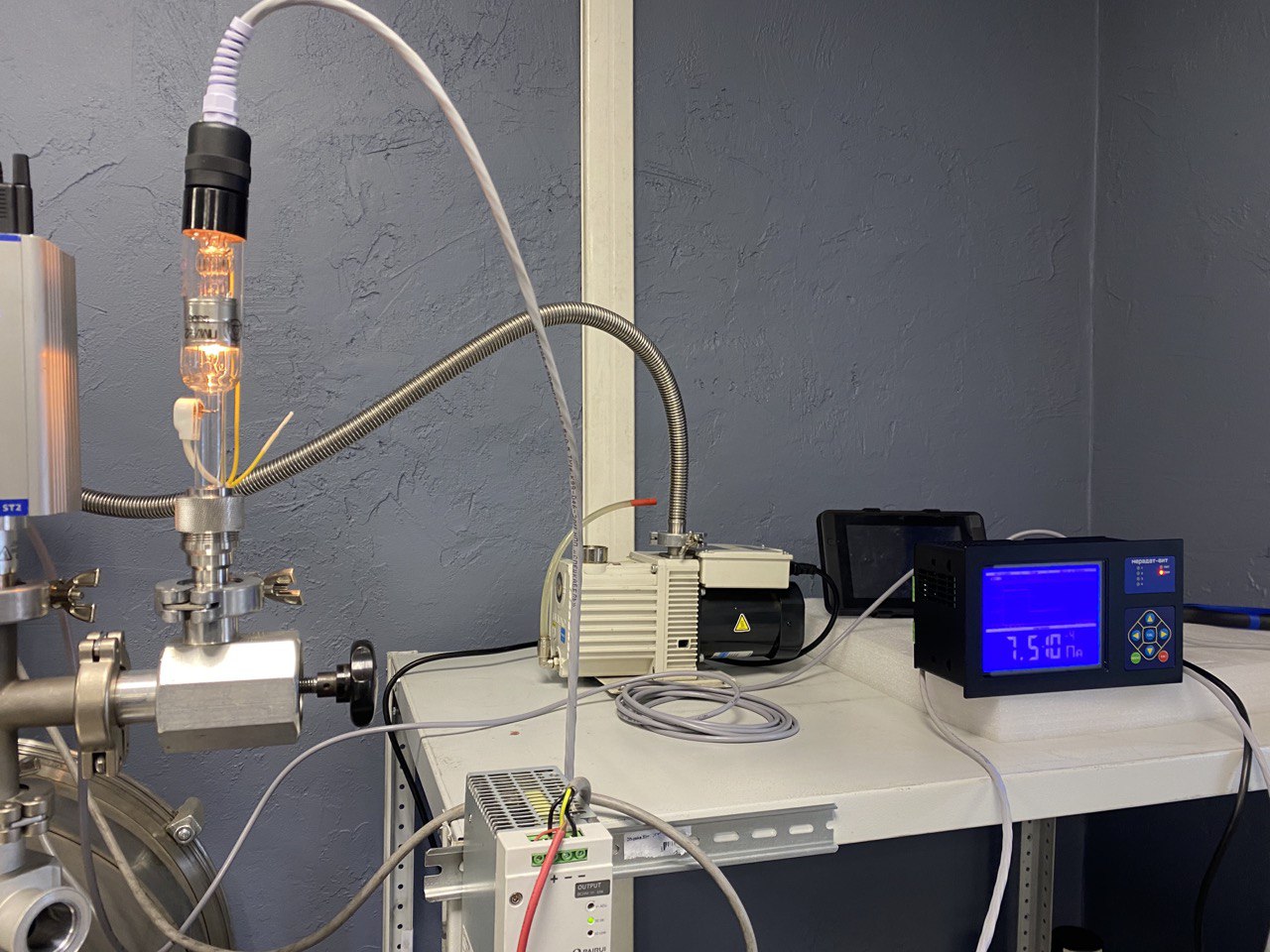

Прибор совместим с различными тепловыми преобразователями, такими как СК-ТП4, ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1), а также ионизационными преобразователями ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей.
Рекомендуется использовать определенные комбинации датчиков для работы с прибором. Например, комбинацию ПМТ-2 или ПМТ-4М или СК-ТП4 с ПМИ-2, или комбинацию ПМТ-6-3 (ПМТ-6-3М-1) с ПМИ-10-2.

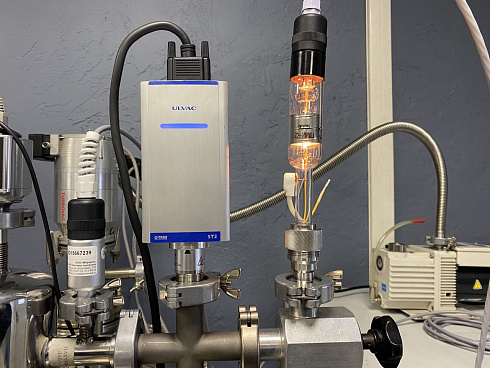

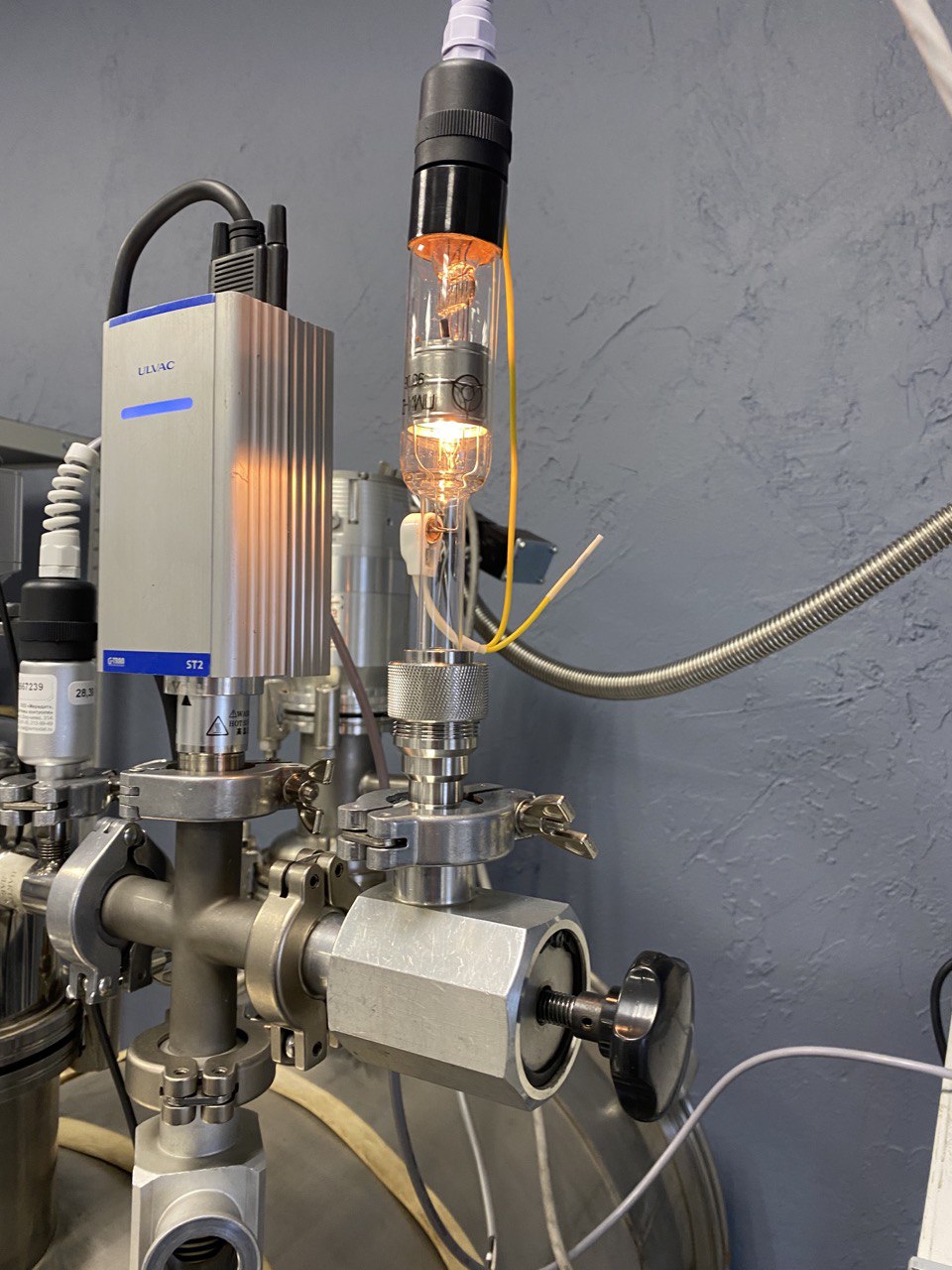

Ионизационный преобразователь может быть включен вручную оператором или автоматически, когда достигается безопасное для работы давление ионизационного преобразователя.
Прибор оборудован пятью реле для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.
Оснащен пятью релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.
Преобразователи давления, кабели и переходники
| Наименование и характеристики | Изображение | Описание |
|---|---|---|
|
СК-ТП4 Рабочий диапазон:1,0∙10-4 – 0,2 мм рт.ст. Диапазон измерений:1,0∙10-3 – 0,2 мм рт.ст.; |
 |
Первичный тепловой датчик преобразует значение давления в электрический сигнал. Предназначен для работы в комплекте с вакуумметрами Мерадат-ВИТ12Т4, Мерадат-ВИТ16Т4, Мерадат-ВИТ19ИТ2 в диапазоне давлений 1,0∙10-4 – 0,2 мм рт.ст. Для удобного подключения датчика к вакуумметру рекомендуется использование соединительного кабеля КС-ТП. |
|
ПМИ-2 Рабочий диапазон:1,0∙10-7 – 1,0∙10-3 мм рт.ст.; Диапазон измерений:1,0∙10-7 – 1,0∙10-3 мм рт.ст. |
|
Первичный ионизационный датчик преобразует значение давления в электрический сигнал. Предназначен для работы в комплекте с вакуумметрами Мерадат-ВИТ19ИТ или другими аналогичными устройствами в диапазоне давлений 1,0∙10-7 – 1,0∙10-3 мм рт.ст. Включение преобразователя ПМИ-2 при давлении выше 1,0∙10-3 мм рт.ст. резко сокращает ресурс работы датчика. Для удобного подключения датчика к вакуумметру рекомендуется использование соединительного кабеля КС-ПМИ2. |
|
ПМИ-10-2 Рабочий диапазон:1,0∙10-5 – 1,0 мм рт.ст.; Диапазон измерений:1,0∙10-5 – 1,0 мм рт.ст. |
 |
Первичный ионизационный датчик преобразует значение давления в электрический сигнал. ВИТ19 в диапазоне давлений 1,0∙10-4 – 0,2 мм рт.ст. Для удобного подключения датчика к вакуумметру рекомендуется использование соединительного кабеля КС-ТП. |
|
ПМТ-6-3 (ПМТ-6-3М-1) Рабочий диапазон:1,0∙10-3 – 750 мм рт.ст.; Диапазон измерений:1,0∙10-3 – 75 мм рт.ст.; |
 |
Первичный тепловой датчик преобразует значение давления в электрический сигнал. Предназначен для работы в комплекте с вакуумметрами Мерадат-ВИТ12Т, Мерадат-ВИТ14Т, Мерадат-ВИТ16Т, Мерадат-ВИТ19ИТ или другими аналогичными устройствами в диапазоне давлений 1,0∙10-3 – 750 мм.рт.ст. Для удобного подключения датчика к вакуумметру рекомендуется использование соединительного кабеля КС-ПМТ6. |
|
ПМТ-2 Рабочий диапазон:1,0∙10-4 – 0,2 мм рт.ст. Диапазон измерений:1,0∙10-3 – 0,2 мм рт.ст.; |
 |
Первичный тепловой датчик преобразует значение давления в электрический сигнал. Предназначен для работы в комплекте с вакуумметрами Мерадат-ВИТ12Т, Мерадат-ВИТ14Т, Мерадат-ВИТ16Т, Мерадат-ВИТ19ИТ или другими аналогичными устройствами в диапазоне давлений 1,0∙10-4 – 0,2 мм.рт.ст. Для удобного подключения датчика к вакуумметру рекомендуется использование соединительного кабеля КС-ПМТ2. |
|

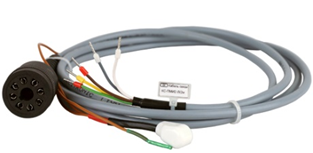

Соединительные кабели КС-ТП 2 м или 5 м |
 |
Соединительные кабели КС-ТП предназначены для подключения первичных преобразователей ПМТ-2, ПМТ-4М и СК-ТП4 к вакуумметрам Мерадат-ВИТ. |
|
Соединительные кабели КС-ПМТ6 2 м или 5 м |
|
Соединительные кабели КС-ПМТ6 предназначены для подключение первичных преобразователей ПМТ-6-3 (ПМТ-6-3М-1) к вакуумметрам Мерадат-ВИТ. |
|
Соединительные кабели КС-ПМИ2 2 м или 5 м |
|
Соединительные кабели КС-ПМИ2 предназначены для подключение первичных преобразователей ПМИ-2 к вакуумметрам Мерадат-ВИТ. |
|
Соединительные кабели КС-ПМИ10 2 м или 5 м |
 |
Соединительные кабели КС-ПМИ10 предназначены для подключение первичных преобразователей ПМИ-10-2 к вакуумметрам Мерадат-ВИТ. |
|
Адаптер ПМТ-2/ПМИ-2 - KF25 Адаптер ПМТ-6 - KF25 Адаптер ПМИ-10 - KF25 |
 |
Адаптер для «грибкового» соединения служит для быстрого и надежного подключения преобразователей ПМТ-2, ПМИ-2, ПМТ-6-3М-1 (ПМТ-6-3) и ПМИ-10-2 к вакуумной системе. С одной стороны адаптера присоединяется преобразователь ПМТ-2, ПМИ-2, ПМТ-6-3М-1 (ПМТ-6-3) или ПМИ-10-2. С другой стороны имеется фланец KF-25, что позволяет легко присоединить этот адаптер к вакуумной системе. |
| Технические характеристики | |
|---|---|
| Питание:(АС) | 230 В, 50±2 Гц |
| Потребляемая мощность: | < 30 ВА |
| Количество входов: | 1 для теплового датчика и 1 для ионизационного датчика |
| Выход релейный: | 5 (3A/ ~220В) |
| Настраиваемый токовый аналоговый выход: | 0-5 мА, 0-20 мА, 4-20 мА |
| Тип индикации: | Графический ЖК дисплей |
| Интерфейс RS-485: | Modbus(ASCII/RTU) |
| Архивная память: | 4 Мб |
| Поддержка датчиков: | СК-ТП4, ПМТ-2, ПМТ-4М, ПМТ-6-3, (ПМТ-6-3М-1), ПМИ-2, ПМИ-10-2 |
| Диапазон измерения давления: | С ПМТ-2/СК-ТП4 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 75 мм.рт.ст. |
| Рабочий диапазон давления: | С ПМТ-2/СК-ТП4 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст. |
| Тип монтажа корпуса: | щитовой |
| Габаритные размеры: | 230 х 135 х 110 мм |
| Масса: | не более 2,5 кг |
| Условия эксплуатации: | Температура: 10 – 40 °С, Относительная влажность воздуха: до 75% |
