Течеискатели водорода — это тестеры, которые могут измерять утечки в небольших диапазонах, которые не могут быть измерены тестами на утечку воздуха, а также могут обнаруживать места утечки. В качестве индикаторного газа используется промышленная газовая смесь из водорода 5% + азота 95% (негорючий газ: ISO10156: 2010).

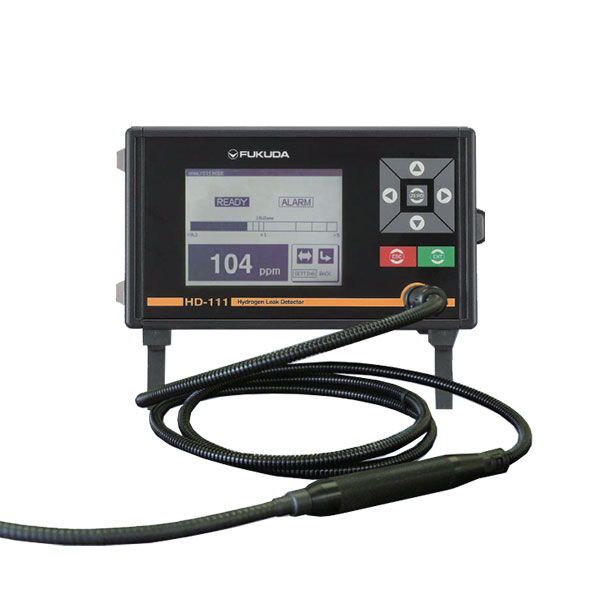

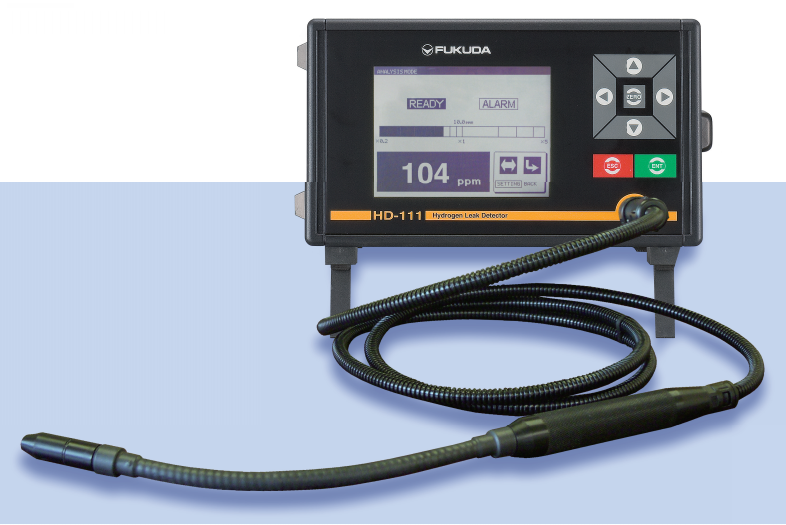

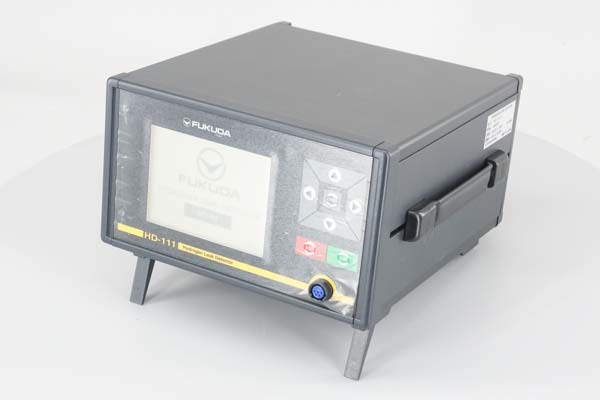

Портативный водородный течеискатель HD-111 подходит для определения места утечки и позволяет обнаруживать водород от 0,5 до 1000 частей на миллион в секунду. Также возможна интеграция с автоматизированными устройствами.
КОНТРОЛЬ УТЕЧКИ С ИСПОЛЬЗОВАНИЕМ ПОЛУПРОВОДНИКОВЫХ ДАТЧИКОВ ВОДОРОДА
■ Поисковый газ, содержащий 5 % водорода и 95 % азота в качестве индикаторного газа (yевоспламеняющийся безопасный газ, одобренный ISO10156:2017.)■ Чистый газ, не загрязняющий окружающую среду.
■ Легко получить как обычный промышленный газ.
■ Наиболее подходит для проведения испытаний на утечку, благодаря отличным диффузионным свойствам.

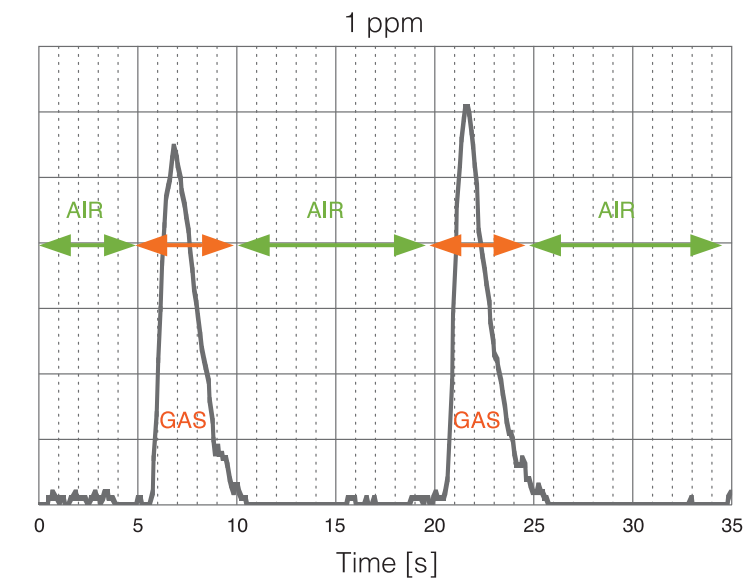

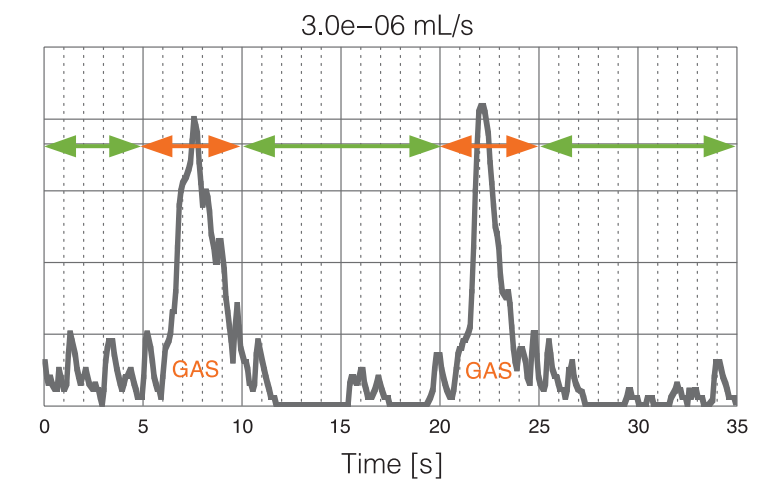

Время отклика сокращается, поскольку обнаружение осуществляется датчиком на конце зонда, а затягивание пробы осуществляется с помощью встроенного воздушного насоса. Когда зонд покидает место утечки, свежий воздух всасывается, так что очистка от H2 происходит очень быстро.
Измерение выполняется с концентрацией H2 в окружающей среде в качестве эталона. В результате можно точно измерить концентрацию утечки.
Принцип работы
В течеискателе водорода применяется датчик газа полупроводникового типа со спеченной структурой, в которой оксид олова застеклован. Датчик газа полупроводникового типа не пропускает электричество при нормальной комнатной температуре. Электричество начинает поступать, когда датчик нагревается до температуры около 400°C от нагревателя в среде без кислорода. Кислород в атмосфере адсорбируется поверхностью датчика течеискателя водорода при измерении в атмосфере.Адсорбированный кислород препятствует потоку электронов, что приводит к высокому электрическому сопротивлению и состоянию, когда электричеству трудно протекать. Когда газообразный водород всасывается во время измерения, молекулы водорода присоединяются к кислороду (реакция окисления), а количество кислорода, связанного с оксидом олова, уменьшается. Так как количество кислорода на поверхности датчика уменьшается, значение электрического сопротивления уменьшается, и ток увеличивается. Утечка газообразного водорода и концентрация газа обнаруживаются посредством изменения электрического тока.
|

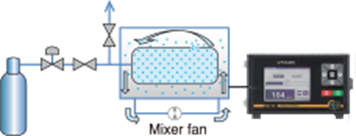

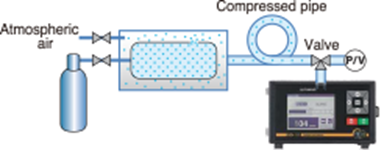

Способ камеры атмосферного давления |
Способ вакуумного потока |
|
|
|
|

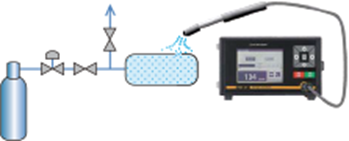

Способ щупа |

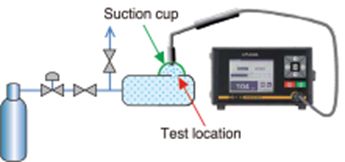

Способ присоски |
|
|
|
Технические характеристики
|
№ |
Параметр |
Значение |
Описание |
|---|---|---|---|
|
1 |
Модель прибора |
Портативный водородный течеискатель HD-111 |
Для поиска мест нарушения герметичности |
|
2 |
Тип измерений |
Непрерывный анализ наличия водорода |
Не отравляемый гелием сенсор, работающий при комнатной температуре, без нагрева |
|
3 |
Время отклика |
1 с |
- |
|
4 |
Максимальный индицируемый поток гелия |
1000 PPM |
- |
|
5 |
Пороговая чувствительность, не более |
0,5 PPM |
Минимальный порог срабатывания течеискателя |
|
6 |
Измеряемый поток |
0 ～ 100 мл/мин |
- |
|
7 |
Поток через щуп |
30 мл/мин |
- |
|
8 |
Масса течеискателя, не более |
6,5 кг |
Прибор является легким и имеет эргономичное исполнение. |
|
9 |

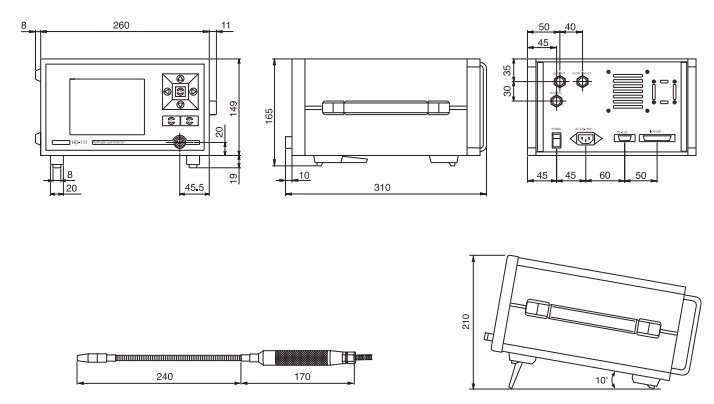

Габариты течеискателя, не более |
260 × 300 × 168 мм |
Компактное исполнение корпуса прибора с встроенным аккумулятором требуется для проверки герметичности мест с ограниченным доступом. |
|
10 |
Диапазон рабочих температур |
-20 – +45°C |
Течеискатель должен позволять проводить контроль герметичности в температурном диапазоне не менее -20 – +45°C |
|
11 |
Относительная влажность |
до 90% |
при 25оС и более низких температурах, без конденсации влаги; атмосферное давление 97–105 кПа; |
|
12 |

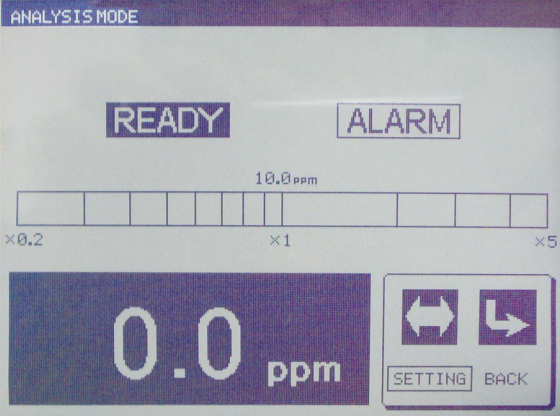

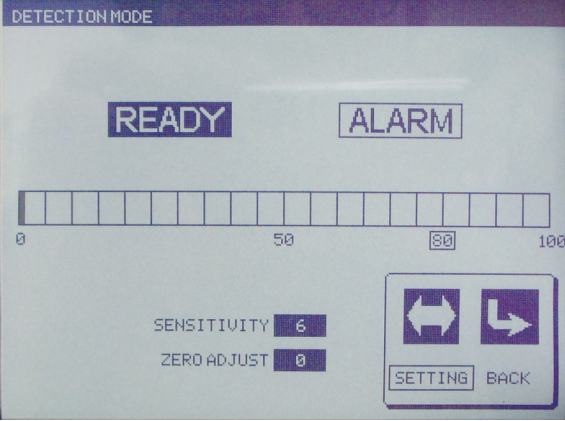

Экран |
320 × 240 точек, монохромный |
- |
|
13 |
Выходной сигнал |
Аналоговый, |
- |
|
14 |
Питание |
AC100 ～ 120V±10％ 50/ 60Hz AC200 ～ 240V±10％ 50/ 60Hz |
- |
|
15 |
Индикация |
ppm mL/s mL/min g/year |
- |
