Встроенный насос ULVAC GLD-031B на 30 л/мин.
Масса течеискателя 48 кг.
Ключевые особенности
-
Оборудование имеет промышленное исполнение для работы в сложных технических условиях
-
Низкий уровень шума, низкая вибрация.
-
Интерфейс RS485 для удобной интеграции в системы контроля
-
Краткие сроки поставки прибора и расходных частей
-
Интерфейс на русском языке. Сервисная поддержка в России от ВАКТРОН.
-
Высокая эффективность обнаружения утечек с удобной индикацией.
-
Функция защиты от ошибок оператора
-
-
Различные уровни доступа для оператора и администратора установки
Таблица основных технических и эксплуатационных характеристик течеискателя масс-спектрометрического A800
№ |
Характеристика |
Значение |
---|---|---|
1 |
Минимальный достоверной регистрируемый поток гелия в вакуумном режиме, не более |
5∙10-13 Па∙м3/с |
2 |
Минимальный индицируемый поток гелия в режиме щупа, не более |
1∙10-7 Па∙м3/с |
3 |
Максимальное давление начала испытаний в вакуумном режиме не менее |
1500 Па – низкая чувст. 200 Па – средняя чувст. 40 Па – высокая чувст. |
4 |
Эффективная быстрота откачки по входу по гелию |
8 л/с – низкая чувст. 7 л/с – средняя чувст. 2,5 л/с – высокая чувст. |
5 |
Время отклика в вакуумном режиме до достижения 63% сигнала течи |
менее 2 с |
6 |
Время готовности к работе, не более |
160 с |
7 |
Быстрота откачки форвакуумного насоса, не менее |
30 л/мин Модель ULVAC GLD-031B |
8 |
Габариты течеискателя, не более |
502 (Ш) × 612 (Д) × 385 (В) мм |
9 |
Масса течеискателя, не более |
48 кг нетто, 68 кг брутто |
10 |
Возможность работы с контрольными газами |
He-4 |
11 |
Диапазон рабочих температур, относительная влажность |
+10 – +40 °С, <80% |
12 |
Встроенный датчик давления Пирани |
в наличии |
13 |
Электропитание |
1 Ф, 220 В ± 10%; 50 Гц |
14 |
Сепарация гелия от смеси газов против направления откачки ТМН |
в наличии |
15 |
Наличие интерфейсов связи, управления и передачи информации |
Интерфейс RS-232 и RS-485. Интерфейс ввода/вывода - I/O |
16 |
Функция защиты от отравления анализатора гелием |
в наличии |
17 |
Автоматическая архивация результатов измерений и функция мониторинга потока гелия в реальном времени |
в наличии |
18 |
Функция прочистки внутренней системы течеискателя от избыточного фона гелия |
в наличии |
19 |
Основной интерфейс управления |
Экран с тач-скрин |
20 |
Наличие декларации соответствия течеискателя техническому регламенту Таможенного Союза ЭМС и НВО, зарегистрированной на компанию Поставщика |
Да |
21 |
Допускаемый к пуско-наладочным работам персонал |
Аттестованный специалист неразрушающего контроля по методу ПВТ (течеискание) |
Примеры отображения сигнала (доступен русский язык интерфейса)

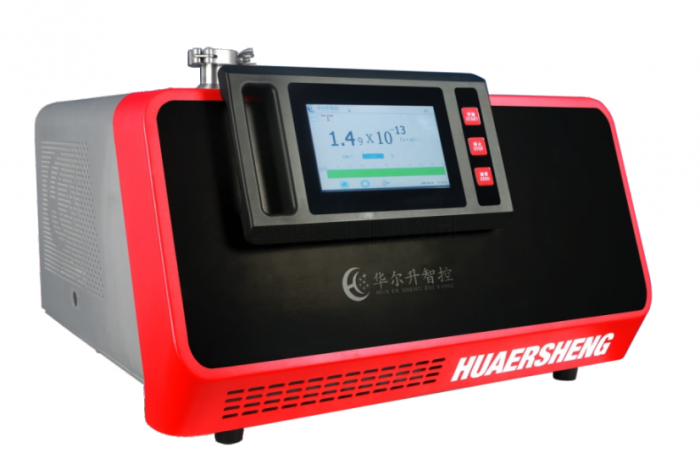

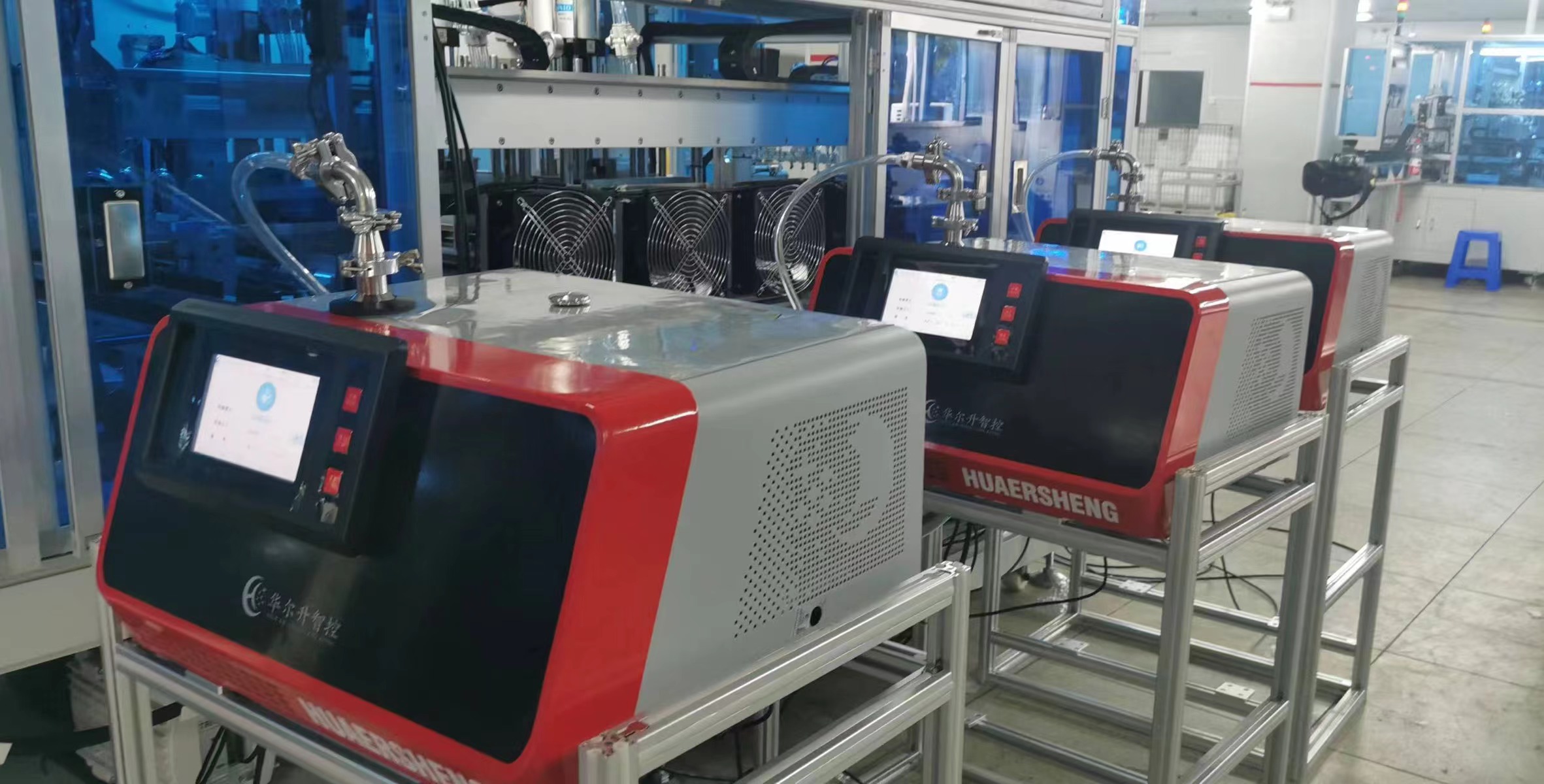

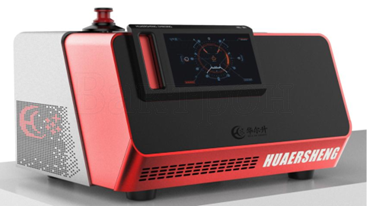

Внешний вид течеискателя и примеры применения
Аксессуары для течеискателя и услуги
№ |
Товары (работы, услуги) |
Артикул |
Описание |
1 |
Комплект для обдува гелием |
КОГ |
Устройство для реализации способа обдува гелием. |
2 |
Щуп для течеискателя |
Щ-5М-КФ25 |
Щуп на входной порт течеискателя длиной 5 метров с портом подключения KF-25 |
3 |
Кофр транспортировочный для течеискателя |
КОФР A800 |
Защитный транспортировочный кофр на колесах. Позволяет безопасно передвигать и хранить прибор на производстве. |
4 |
Течь гелиевая Гелит-1 |
Гелит-1 |
Эталонная течь потоком 7.10-10 – 2.10-8 Па.м3/с с поверкой на 1 год. Погрешность воспроизведения потока 15%. Требуется переходник П-КФ25 для подключения к установкам. |
5 |
Течь гелиевая Гелит-2 |
Гелит-2 |
Эталонная течь потоком 3.10-11 – 7.10-10 Па.м3/с с поверкой на 1 год. Погрешность воспроизведения потока 15%. |
6 |
Переходник KF-25 для гелиевых течей |
П-КФ25 |
Герметичный переходник с двойным витоновым уплотнением для течей Гелит. |
7 |
Клапан для отсечки течей с переходником |
К-КФ25 |
С целью калибровки установки контроля герметичности рекомендуется применение ручного клапана на высокий вакуум для отсечения эталонных течей. |
9 |
Метрологическая калибровка течеискателя |
Калибр-ТИ |
Метрологические работы с выдачей заключения от аккредитованной лаборатории по измерению потока течей в 4 диапазонах классов герметичности |
10 |
Метрологическая аттестация стенда |
Аттест-СТ |
Аттестация стенда и ПО соответствии с ГОСТ Р 50.05.01-2018, ГОСТ 33257-2015, ОСТ 5.0170-81, ПНАЭ Г-7-019-89. |
11 |
Обучение в курс повышения квалификации «Основы течеискания и вакуумной техники» |
Семинар-1 |
Дополнительная профессиональная образовательная программа «Основы течеискания и вакуумной техники» |
12 |
Обучение в курс повышения квалификации «Основы течеискания и вакуумной техники» |
Семинар-3 |
При отправке 3 участников и более от одного предприятия |
Поставляемые течеискатели отдельно или в составе стенда проходят проверку работоспособности и основных характеристик в Петербурге, на производственной базе ООО «ВАКТРОН».
Качество и технические характеристики поставляемого оборудования соответствуют техническим условиям завода-изготовителя, а также параметрам, указанным в технической спецификации. В комплект обязательной технической документации, поставляемой с товаром, входят:
- Инструкция по эксплуатации на русском языке, где указаны: технические характеристики оборудования, рекомендации по правильной эксплуатации и устранению неисправностей, наименование и адрес завода изготовителя и сервисного центра на территории России;
- Технический паспорт на каждое изделие с серийным номером;
- Гарантийный талон на каждое изделие с серийным номером;
Пуско-наладка, ввод в эксплуатацию и обучение (инструктаж) персонала проводятся сотрудниками компании «Вактрон», аттестованными в области неразрушающего контроля по методу ПВТ (течеискание).
