Течь Галот-1 представляет собой устройство, дающее стабильный поток пара летучего вещества — гексахлорэтана, содержащего галогены. Этот поток имитирует поток утечки хладона-12 от 0.9×10-7 до 1.2×10-6 м³Па/с (от 0.7×10-3 до 9.5×10-3 л.мкм рт.ст./с).

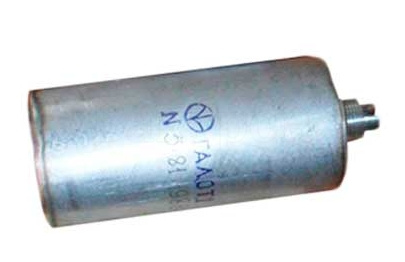

Течь галогенная Галот-1
Величина потока течи может регулироваться сменой насадок с различными диаметрами выходного отверстия.
Течь Галот-1 комплектуется насадками с диаметром отверстия 0.3 и 1.7 мм, насадкой без отверстия, которая установлена на течи, и фторопластовыми прокладками, предназначенными для уплотнения насадок.
Смена насадок позволяет проводить проверку галогенных течеискателей, имеющих различную чувствительность к потоку газов, содержащих галогены. Например, для проверки течеискателя БГТИ-7 следует использовать насадку с диаметром выходного отверстия 1,7 мм.
Выходное отверстие течи без насадки имеет диаметр 3.5 мм.
Насадка без отверстия (заглушка), установленная на течи, предназначена для использования во время транспортирования и хранения во избежание загрязнения и увлажнения рабочего вещества. После снятия заглушки перед началом работы с течью для установления равновесного потока необходима выдержка течи в течение 25 минут. Срок службы течи Галот-1 4 года.
Величина потока течи в зависимости от диаметра выходного отверстия течи для окружающей температуры 20 °С приведена в таблице.
|
Диаметр выходного отверстия, мм |
Па.м³/с |
л.мкм рт.ст./с |
|---|---|---|
|
0.3 |
(0.9...1.6)×10-7 |
(0.7...1.25)×10-3 |
|
1.7 |
(2.6...5.3)×10-7 |
(2...4)×10-3 |
|
3.5 |
(0.4...1.2)×10-6 |
(3...9.5)×10-3 |
