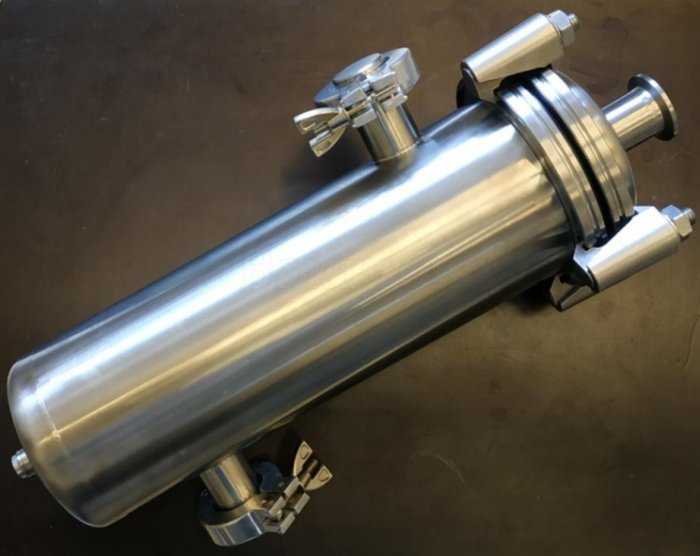

Азотная ловушка ВАКТРОН РЕ300
Азотные ловушки используются вместе с масс-спектрометрическими течеискателями с целью снижения фонового сигнала, защиты контролируемого объекта от паров масла и увеличения чувствительности контроля герметичности. Азотная ловушка принадлежит к типу конденсационных низкотемпературных вакуумных ловушек.
Для защиты откачиваемой системы от паров рабочей жидкости насосов используются азотные ловушки, которые понижают давление пара рабочей жидкости до значения, соответствующего температуре охлажденных элементов ловушки.
Применение низкотемпературных ловушек позволяет получать в хорошо обезгаженной системе остаточное давление 10-8 – 10-10 Па. Азотные ловушки имеют высокую защитную способность и при работе с обеспечивают спектр остаточных газов в откачиваемой системе, свободный от тяжелых углеводородов. Комплект поставки азотной ловушки приведен в таблице:
|
П.П. |
НАИМЕНОВАНИЕ |
КОЛ-ВО |
|---|---|---|
|
1 |
Азотная ловушка РЕ300-02-02-00-000 (объем 1 литр), в составе: |
– 1 шт. |
|
- Корпус внешний - Корпус внутренний - Заглушка KF25 - О-уплотнение KF25 с центрирующим кольцом - Комплект когтевых струбцин ISO100 - O-уплотнение ISO100 с центрирующим кольцом - Бугельное быстросъёмное соединение KF25 |
- 1 шт. - 1 шт. - 2 шт. - 2 шт. - 4 шт. - 1 шт. - 2 шт. |
|
|
2 |
Паспорт на русском языке, 1 экз. |
- 1 шт. |
|
3 |
Сборочный чертеж РЕ300-02-02-00-000измВ |
- 1 шт. |
Материал корпуса и фланцев – нерж сталь. Тип фланцевого уплотнения – резиновое О-кольцо с центрирующим кольцом из нерж. стали. Материал резинового уплотнения – фторкаучук (Витон). Заливная воронка не входит в комплект поставки. Материал крепежа:
· алюминий.
· когтевых струбцин (DIN 28404 ISO 1609)
· бугельных быстросъемных соединений (DIN 28403 ISO 2861)
Проведен контроль герметичности изделия, согласно ГОСТ 28517-90, с применением гелиевого масс-спектрометрического течеискателя Ulvac Heliot. Герметичность изделия подтверждена двумя способами: обдува (локальный контроль сварных швов) и гелиевого чехла (интегральная проверка всего изделия).
Составные элементы азотной ловушки:
· 1 – Корпус внешний
· 2 – Корпус внутренний
· 3 – Заглушка KF25
· 4 – О-уплотнение KF25 с центрирующим кольцом
· 5 – Комплект когтевых струбцин ISO100
· 6 – O-уплотнение ISO100 с центрирующим кольцом
· 7 – Бугельное быстросъёмное соединение KF25
|
Наименование |
Артикул |
Комплектация |
|---|---|---|
|
Азотная ловушка 1 л |
РЕ300-02-02-00-000 |
Азотная ловушка ВАКТРОН РЕ300 ДУ100 с фланцами KF-25, заливная емкость 1 л. · Заключение о герметичности изделия · Паспорт технический · Сборочный чертёж |
|
Азотная ловушка 1,7 л |
РЕ300-ДУ160-2KF-40 |
Азотная ловушка ВАКТРОН РЕ300 ДУ160 с фланцами KF-40, заливная емкость 1,7 л. · Заключение о герметичности изделия · Паспорт технический · Сборочный чертёж |
