Способ обдува гелием используется для контроля локальной герметичности объектов. Сначала объект подключается к течеискателю и вакуумируется. Затем наружная поверхность объекта обдувается струей гелия с помощью обдувателя. Если в объекте есть течь, то гелий попадает в его полость и фиксируется течеискателем.
Контроль проводится по определенной схеме, начиная с мест подсоединения системы вспомогательной откачки и затем обдувая сам объект. При обнаружении течи струя гелия уменьшается, чтобы точно определить место дефекта. При контроле больших объектов следует учитывать время запаздывания сигнала и уменьшить скорость перемещения обдувателя. При наличии больших дефектов и невозможности достижения требуемого вакуума, контроль проводят при включенной системе вспомогательной откачки. После обнаружения и устранения больших дефектов проводят повторный контроль для поиска малых дефектов при отключенной системе вспомогательной откачки. Этот способ также допускается для контроля незамкнутых элементов конструкций с использованием вакуумных камер-присосок.

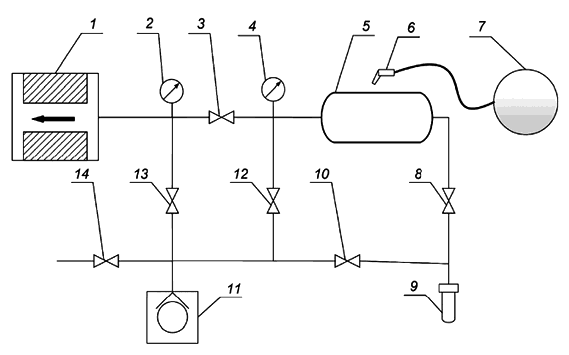

Схема контроля методом обдува
1 - течеискатель; 2, 4 - вакуумметры; 3, 8, 10, 12, 13, 14 - клапаны; 5 - изделие; 6 - обдуватель; 7 - камера с гелием; 9 - контрольная течь; 11 - вакуумный насос.
Порядок контроля методом обдува гелием
|
№ |
Процедура контроля |
Примечание |
|---|---|---|
|
1 |
Подготовленное к контролю изделие после установки технологической оснастки вакуумируется до остаточного давления не больше 10 Па, после чего открывается входной клапан течеискателя и отключается система вспомогательной откачки; |
|
|
2 |
Обдув следует начинать с мест подсоединения системы вспомогательной откачки к течеискателю; затем обдувается сама задвижка, начиная с верхних его участков с постепенным переходом к нижним; |
|
|
3 |
На первой стадии испытаний следует установить сильную струю гелия, охватывающую при обдуве сразу большую площадь. При обнаружении течи уменьшить струю гелия так, чтобы она слегка чувствовалась при поднесении пистолета-обдувателя к губам, и точно определить место сквозного дефекта. |
Скорость перемещения обдувателя по контролируемой поверхности составляет 0,10-0,15 м/мин. |
|
4 |
Изделие должно соответствовать III классу герметичности по ГОСТ Р 50.05.01 |
От 5·10-9 до 5·10-7 м·Па/с |
Спецификация комплекта оборудования
|
№ |
Номенклатура |
Ед. |
Кол-во |
|
1 |
Течеискатель масс-спектрометрический гелиевый ZQJ-Vactron исполнение ZQJ-Vactron-3200 |
шт |
1 |
|
2 |
Первичная поверка гелиевого течеискателя |
услуга |
1 |
|
3 |
Мерадат-ВИТ16Т5, модель ВИТ16Т5 |
шт |
2 |
|
4 |
Угловой вакуумный клапан, фланцевое соединение KF-ISO, ручной EVGD-J25B(KF) S |
шт |
6 |
|
5 |
Гелиевая течь Гелит-1 |
шт |
1 |
|
6 |
Переходник KF-25 для гелиевой течей П-КФ25 |
шт |
1 |
|
7 |
Комплект для обдува гелием ВАКТРОН КОГ |
шт |
1 |
|
8 |
Насос вакуумный двухступенчатый пластинчато-роторный ULVAC GLD-N202 1ф 220V AC |
шт |
1 |
|
9 |
Кофр для прибора размерами 541×379×422 мм |
шт |
1 |
|
10 |
Сильфон BH-KF-25-1000-П |
шт |
4 |
|
11 |
Тройник равный KF25, нерж. сталь. |
шт |
2 |
|
12 |
Четверник KF-25 прямоугольный (крест) — VT022-KF25 |
шт |
3 |
|
13 |
Хомут быстросъемный алюминиевый KF25 |
шт |
19 |
|
14 |
Уплотнительное О-кольцо FKM75 c центрирующим кольцом алюминий и внешним кольцом алюминий KF25 |
шт |
19 |
