Мембранно-емкостные датчики CMG500

Преимущества датчиков вакуума мембранно-емкостных INSTRUE CMG500 от компании ВАКТРОН:

1. Широкий диапазон измерения: Датчики CMG500 способны измерять давление в области вакуума. Они обладают высокой чувствительностью и точностью в измерении давления, позволяя получать точные и надежные результаты.

2. Независимость от вида газа: Показания датчиков CMG500 не зависят от состава газа в вакуумной системе. Это означает, что они могут быть использованы с различными газами без необходимости коррекции показаний или дополнительной калибровки.

3. Устойчивость к коррозии: Мембраны датчиков CMG500 изготовлены из специальных материалов, которые обладают высокой стойкостью к коррозии. Это позволяет использовать датчики даже в агрессивных средах, где другие типы датчиков могут быть непригодными или иметь ограниченный срок службы.

4. Высокая точность и стабильность: Датчики CMG500 обладают высокой точностью измерений и стабильностью работы. Они могут обеспечивать постоянный и точный мониторинг давления в системе, что является важным фактором для обеспечения качества и эффективности процессов производства.

5. Легкость установки и использования: Датчики CMG500 разработаны с учетом удобства использования. Они компактны и легки в установке, что облегчает их интеграцию в производственные системы. Кроме того, они могут быть легко подключены к контрольной системе для мониторинга и управления давлением.

6. Гарантия качества: Датчики вакуума мембранно-емкостные CMG500, поставляемые компанией ВАКТРОН, проходят строгие испытания и проверки перед выпуском на рынок. Компания обеспечивает высокое качество своей продукции и предоставляет гарантию на свои изделия.

Датчики вакуума мембранно-емкостные CMG500 от компании ВАКТРОН обладают рядом преимуществ, которые делают их надежным и эффективным выбором для измерения давления в технических процессах и производственных системах.

Особенности вакуумметров INSTRUE

Вакуумметр мембранно-ёмкостной CMG500 предназначен для измерения давления в области вакуума, и его показания не зависят от вида газа. Он работает на основе измерения эластичной деформации тонкой мембраны под действием разности давлений внутри датчика.

Мембрана в ёмкостных вакуумметрах служит одним из электродов конденсатора. Изгиб мембраны, вызванный разницей давлений, приводит к изменению её объёма, которое можно измерить. Мембраны изготавливаются из керамики с металлическим покрытием, что делает их менее чувствительными к перепадам температур и более стабильными в отношении нулевой точки. Они обладают улучшенной коррозионной стойкостью и могут использоваться в сложных условиях. Диапазон измеряемых давлений зависит от толщины мембраны, каждая из которых может измерять давление в диапазоне 4 декад.

Преимущества мембранно-ёмкостного вакуумметра включают независимость показаний от вида газа, высокую точность измерения (обычно 0,25% от показываемого значения) и устойчивость к коррозионным газам.

Для задач, где необходимо использовать вакуумметр с индикацией сигнала на месте подключения, удобным решением для измерения давления в вакууме являются датчики INSTRUE.

Особенностями вакуумметров INSTRUE по сравнению с аналогами являются:

– Датчики снабжены индикатором на корпусе для удобного визуального контроля за давлением в точке установки датчика.
– Универсальный контроллер WGC150 позволяет отображать сигнал как с датчиков Пирани, так и с датчиков с холодным катодом и баратронов. Не требуется дополнительная плата и кабели различных типов. Контроллер связывается с датчиками как по сигнальному кабелю, так и по беспроводному протоколу передачи данных (опциально).
– Датчики имеют возможность подключения к персональному компьютеру, отображения и архивации результатов измерений. Используется программное обеспечение GaugeReaderV3.0.
– Датчики INSTRUE могут быть откалиброваны в России перед поставкой и комплектоваться сертификатом калибровки от Института метрологии. Калибровочные процедуры в России не входят в стоимость и оплачиваются отдельно. Срок выполнения калибровки составляет не более 20 рабочих дней.

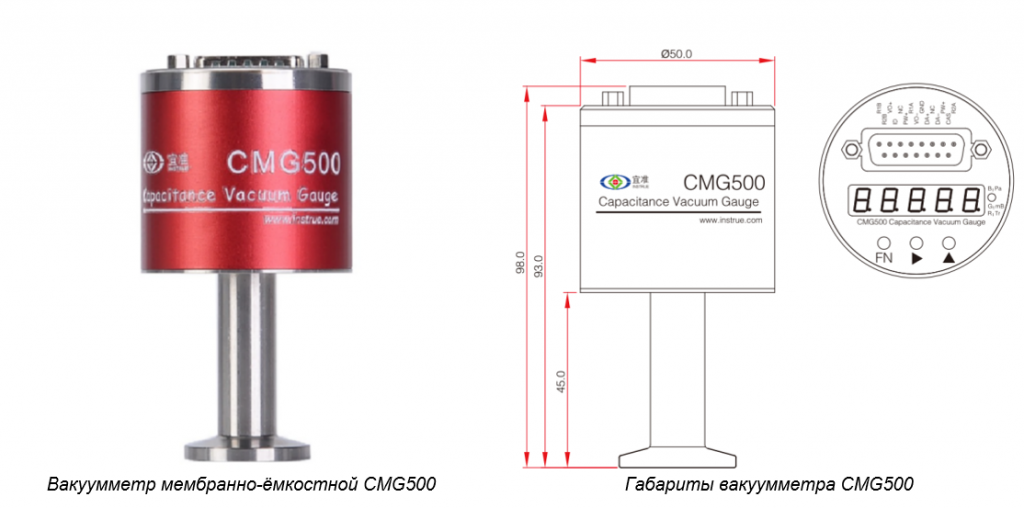

Вакуумметр мембранно-ёмкостной CMG500

Мембранно-ёмкостные вакуумметры используются для измерения давления в области до высокого вакуума, показания вакуумметра не зависят от вида газа. Принцип действия этих вакуумметров основан на измерении эластичной деформации тонкой мембраны под действием разности давлений в датчике.

В ёмкостных вакуумметрах чувствительная мембрана образует один из электродов конденсатора. Изгиб, выполняющий функцию разностного давления, вызывает изменение его объёма. Это изменение можно непосредственно измерить. Мембраны изготовляются из керамики с металлическим покрытием. Керамические мембраны менее чувствительны к перепадам температур и благодаря лучшей способности к релаксации устойчивы по отношению к нулевой точке. Они обладают улучшенной коррозионной стойкостью и могут использоваться также в сложных условиях. Диапазон измеряемых давлений зависит от толщины мембраны. Каждая толщина мембраны измеряет давление диапазоном 4 декады.

Преимущества мембранно-ёмкостного вакуумметра – это независимость показаний от рода газа, высокая точность измерения (обычно 0,25 % от показываемого значения) и устойчивость против коррозийных газов.

Основные технические характеристики датчиков

 *1- после калибровки уставок нулевого напряжения и уровня атмосферного давления

Рекомендации по установке датчика: Датчик следует устанавливать перпендикулярно потоку газа. Следует избегать сильных вибрации в точках установки датчика. Вибрация может привести к выходу из строя датчика. С целью снижения влияния дегазации следует использовать чистые уплотнительные кольца из фторкаучука и минимизировать применение вакуумной смазки.
